НОВИНКА! ГАСИТЕЛЬ ГИДРОУДАРОВ МЕМБРАННЫЙ С МАНОМЕТРОМ

15.02.2017 20:18:00

НОВИНКА! ГАСИТЕЛЬ ГИДРОУДАРОВ МЕМБРАННЫЙ С МАНОМЕТРОМ

Основная особенность новой модификации – возможность оперативного контроля давления в воздушной камере. Это очень важно, ведь если давление в камере опустится ниже расчетного, гаситель не сможет полноценно выполнять свои функции (кроме сглаживания гидравлических ударов, прибор принимает в себя объем воды, образовавшийся при нагревании поступившей в квартиру холодной воды).
Для контроля работоспособности гасителя гидравлических ударов VT.CAR20 в конструкцию ниппельного штуцера введен миниатюрный шаровой кран с манометром. Жилец в любой момент может открыть шаровой кран и проверить давление в воздушной камере гасителя.
Гаситель гидроударов VT.CAR 20 представляет собой миниатюрный бак из нержавеющей стали марки AISI 304L с внутренней разделительной мембраной из эластомера EPDM. Материал корпуса шарового крана – никелированная латунь CW617N.

Технические характеристики:
Рабочий объем: 0,155 л
Заводское значение предварительного давления в воздушной камере: 3 бар
Максимальное давление при гидроударе: 20 бар
Рекомендуемое рабочее давление в защищаемом квартирном трубопроводе при заводском значении давления в воздушной камере: 2,8 бар
Максимальное рабочее давление в защищаемом квартирном трубопроводе: 10 бар
Диапазон шкалы манометра: 0–6 бар
Диапазон температур рабочей среды: –10… +100 *С
Средний полный срок службы: 20 лет

Рекомендации по расчету:
Гаситель имеет предварительное давление в воздушной камере (заводская установка) 3,5 бара, которое рассчитано на рабочее давление в защищаемом трубопроводе 3,0 бара.
В случае, когда рабочее давление в трубопроводе менее 3,0 бар, рекомендуется выпустить часть воздуха из воздушной камеры гасителя, нажав на шток ниппеля, установив значение давления в камере на 0,5 бар выше рабочего давления в трубопроводе.
Если давление в трубопроводе более 3,0 бар, необходимо подкачать воздух в камеру гасителя с помощью насоса, таким образом, чтобы оно на 0,5 бара превышало рабочее давление в трубопроводе.

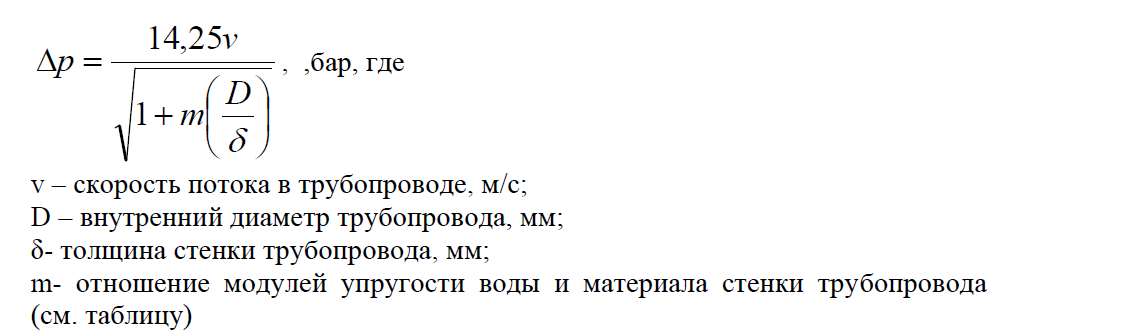

При этом необходимо проверить, чтобы общее избыточное давление в гасителе при гидроударе не превышало 20 бар. Для этого к расчетному рабочему давлению прибавляется расчетное превышение давления в трубопроводе, которое подсчитывается по формуле:


Наименование материала Модуль упругости, Па m
1 Сталь 2,1х1011 0,01
2 Чугун 1,05х1011 0,02
3 Железобетон 0,169х1011 0,12
4 Асбестоцемент 0,17х1011 0,11
5 Полиэтилен 0,0156х1011 1,3
6 Металлопластик 0,01х1011 2,03
7 Полипропилен 0,009х1011 2,26
8 Алюминий 0,7х1011 0,03
9 Медь 0,9х1011 0,023
10 Вода 2,03х109 1
Рекомендации по монтажу:
Мембранный гаситель гидравлического удара рекомендуется устанавливать на трубопроводах, подводящих воду к приборам с малым временем перекрытия потока: рычажные водоразборные краны и смесители, шаровые краны, душевые переключатели, электромагнитные клапаны ( в том числе клапаны стиральных , посудомоечных машин и гидромассажных устройств) и т.п.
Допускается устанавливать один гаситель гидроударов на группу защищаемых приборов.
При коллекторной разводке трубопровода рекомендуется устанавливать гаситель на коллекторе .
При последовательной (тройниковой разводке) возможность установки гасителя на группу приборов следует проверять расчетом.
В случае, когда расчетное давление при гидроударе превышает 20 бар, следует разделить трубопровод на отдельные защищаемые участки, на каждый из которых устанавливается свой гаситель .
Гаситель гидроударов может устанавливаться в любом монтажном положении. При этом следует обеспечить доступ для обслуживания ниппеля и удобство считывания показаний манометра.
В случае установки в квартире одного гасителя гидроударов, его рекомендуется устанавливать после обратного клапана, установленного за водосчетчиком. В этом случае на водопроводе холодного водоснабжения
гаситель гидроударов одновременно будет выполнять функцию устройства, компенсирующего тепловое расширение воды, нагревающейся при отсутствии водоразбора (например, в ночной период).


Указания по эксплуатации и техническому обслуживанию:
Гаситель гидравлических ударов должен эксплуатироваться в условиях, указанных в таблице технических характеристик.
Регулярно (не реже и раза в полгода) следует проверять давление в воздушной камере, и, в случае отклонения его от расчетного, производить подкачку.
Разборка гидрогасителя не допускается.
Не допускается замораживание рабочей среды внутри гасителя.
