Новинка от компании Джилекс - система автоматизации водоснабжения КРОТ
Состав КРОТКРОТ состоит из двух частей, поставляемых отдельно:
• Первая часть - КРОТ Оголовок, в состав которого входит непосредственно оголовок скважины, содержащий основание, фланец, резиновое кольцо и комплект арматуры, коллектор комбинированный, а также реле давления, манометр, клапан для слива воды из магистрали в скважину, карабин для подвешивания насоса, рем-болты для монтажных работ. Модель первой части КРОТ определяется диаметром обсадной трубы скважины и диаметром трубы напорной магистрали.

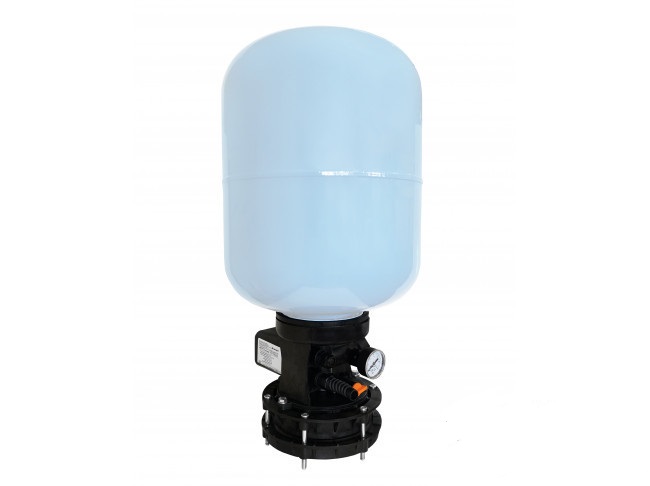

• Вторая часть - КРОТ Гидроаккумулятор, в состав которого входит стальной корпус, окрашенный порошковой краской, фланец пластиковый с резьбовым штуцером 1“, имеющим кольцевую проточку с резиновым уплотнительным кольцом, болты крепления фланца, мембрана сменная, изготовленная из бутилкаучука или EPDM, воздушный клапан (ниппель) с колпачком из пластмассы. Модель КРОТ Гидроаккумулятора определяется объемом и выбирается в зависимости от мощности насоса.
Техническое описание изделия.
Конструкция КРОТ обеспечивает как удобство первоначального погружения насоса в скважину, так и последующие операции извлечения и погружения насоса. Основание оголовка крепится на торце обсадной трубы скважины один раз на весь период эксплуатации и фиксируется на обсадной трубе сжатием резинового кольца. Основание имеет отверстие со скругленными кромками для опускания насоса и цилиндрическую поверхность для уплотнения коллектора с помощью резинового кольца. Коллектор устанавливается на основание. Коллектор содержит компрессионный фитинг для соединения с напорной трубой, идущей от насоса и имеет внутренние полости. Коллектор объединяет манометр, реле давления, КРОТ Гидроаккумулятор, сливную магистраль и резьбовое отверстие для трубы, идущей к потребителю. Коллектор имеет гермовводы для электрокабелей от питающей сети к реле давления и от реле давления к насосу. Коллектор имеет проушину для крепления карабина троса для подвешивания насоса, и сверху в нём имеются резьбовые отверстия для рым-болтов, входящих в комплект поставки, для удобства опускания и подъёма насоса. Пробка сливного отверстия расположена в ступенчатой расточке коллектора. При вывинчивании пробки коллектора до контрольной отметки на пробке канал напорный сообщается со сливным каналом и происходит слив воды из магистрали в скважину.
ВНИМАНИЕ! Если скважина новая, то есть риск «запесочивания» всех полостей КРОТ. Рекомендуется к месту присоединения КРОТ Гидроаккумулятора – резьбовому отверстию 1” временно подсоединить шланг или трубу и пролить перекачиваемую насосом воду до тех пор, пока не пойдёт чистая вода. После монтажа и сборки всех элементов проверьте герметичность всех соединений. Течь не допускается. КРОТ готов к работе.
Приобрести систему автоматизации водоснабжения КРОТ под параметры своей скважины, Вы можете в магазинах нашей сети, либо перейдя по ссылке Системы водоснабжения
